什麼是苯氧樹脂？
苯氧樹脂（Phenoxy Resin）是以雙酚 A 與環氧氯丙烷聚合而成的高分子量熱塑性樹脂——不需硬化劑本身就能成膜，而且成膜有韌性。分子鏈上規則排列的羥基（-OH）讓它同時具備優異附著力與後續交聯能力，因此常用來當接著劑主體、複合材料基材，以及塗料與油墨的黏結劑。HANWI 自主合成 MT-PO 系列，並延伸出低色度、低鹵素、耐熱、低介電與水性化的功能型新品。
依「分子量」選型
依「性能需求」選型
依「環保法規」選型
合計 21 種型號——MT-PO19HW 同時列於水性乳液與功能型新品，僅計一次；型號數以型號名稱計，MT-PS12 與 MT-PO25 是兩個名稱、各計一次。
標準 MT-PO 系列｜依分子量選型
分子量是這條產品線唯一的主變數。低分子量流動性佳、易溶易含浸；高分子量成膜強度高、韌性佳。下表以型號序排列，藍色階梯條長度即代表該型號的實際分子量級距（對數比例）——條越長分子量越高，可直接對照加工方式選型。
| 型號 / MODEL | 形態 | 重均分子量 Mw | 黏度1 (mPa·s) | Tg (°C) | 軟化點 (°C) | 選型定位 | 主要應用 |
|---|---|---|---|---|---|---|---|
| MT-PO10索取試樣 → | 粉末 | 5,000–7,000 | 10–20 | 83–86 | 100 ± 5 | 最低黏度、流動性最佳，易溶、易含浸 | 含浸、塗佈、油墨黏結劑 |
| MT-PO12索取試樣 → | 粉末 | 5,500–8,000 | 20–50 | 86–89 | 120 ± 5 | 低黏度與溶解速度的平衡型 | 塗料、油墨黏結劑 |
| MT-PO15索取試樣 → | 粉末 | 23,000–35,000 | 80–100 | 90–93 | 150 ± 5 | 中分子量，成膜性與流動性均衡 | 接著劑、塗料主體 |
| MT-PO17索取試樣 → | 顆粒／粉末 | 40,000–70,000 | 170–210 | 97–99 | 170 ± 5 | 高分子量入門，成膜強度明顯提升 | 接著劑、預浸料、製膜 |
| MT-PO18索取試樣 → | 顆粒／粉末 | 60,000–90,000 | 250–450 | 99–102 | 185 ± 5 | 比 MT-PO17 更高的成膜強度與韌性 | 接著劑、預浸料、製膜 |
| MT-PO18D索取試樣 → | 顆粒／粉末 | 60,000–80,000 | 250–350 | 82–88 | 180 ± 5 | BPF 改性，加工性與韌性最佳 | 強韌型接著劑、低溫加工體系 |
| MT-PO19索取試樣 → | 顆粒／粉末 | 90,000–110,000 | 400–450 | 102–106 | 195 ± 5 | 高分子量，成膜強度與韌性俱佳 | 結構接著劑、高性能薄膜、底塗 |
| MT-PO19H索取試樣 → | 顆粒／粉末 | 70,000–90,000 | 525–715 | 103–106 | 200 ± 5 | 分子鏈分佈集中，物性穩定 | 結構接著劑、高性能薄膜、底塗 |
| MT-PO25索取試樣 → | 顆粒／粉末 | 120,000–160,000 | 650–850 | 118–122 | > 250 | 最高分子量，BPS 改性耐熱表現佳 | 高耐熱複合材料、先進封裝 |
1 旋轉黏度：20% 環己酮溶液、25 °C。MT-PO18D 為 BPF 改性、MT-PO25 為 BPS 改性。同一型號多半同時備有顆粒與粉末規格，可依加工設備指定。各物性依批號略有波動，正式規格以 TDS 為準。

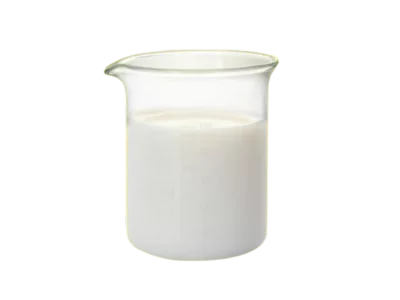

水性苯氧樹脂乳液
因應環保法規趨嚴，標準系列的高分子量型號另有水性乳液版本，可直接導入水性塗料與接著劑體系，不必更動既有的樹脂選型邏輯。
功能型新品｜依性能需求選型
這條產品線不是靠分子量拉開差距，而是用單體改性直接命中規格：低色度、端環氧反應性、低鹵素環保、耐熱改性、加工性、低介電、水性化。先確認你的規格門檻，再用下面的篩選鍵對型號。
| 型號 / MODEL | 功能類別 | 關鍵差異／特色 | 量化指標 | 重均分子量 Mw | MI1 | 旋轉黏度2 | Tg (°C) |
|---|---|---|---|---|---|---|---|
| MT-PO19C索取試樣 → | 低色度 | 更低顏色，適合外觀與光學要求高的體系。 | 黃度 Yi 7–10 | 70,000–90,000 | 3.0–5.0 | 525–715 | 103–108 |
| MT-PH10索取試樣 → | 低鹵素環保 | 低鹵素含量，符合電子業環保要求。 | 總鹵素 < 500 ppm | 70,000–90,000 | 3.0–5.0 | 525–715 | 103–108 |
| MT-PH12索取試樣 → | 低鹵素環保 | 鹵素含量再降一級的高端規格。 | 總鹵素 < 300 ppm | 70,000–90,000 | 3.0–5.0 | 525–715 | 103–108 |
| MT-PX10索取試樣 → | 端環氧反應性 | 含較高環氧基團，反應活性高，可與環氧樹脂同時固化。 | 環氧當量 7,000–11,000 | 80,000–120,000 | 1.0–4.0 | 525–715 | 103–106 |
| MT-PS12索取試樣 → | 耐熱改性 | 含雙酚 S 單體改性的高分子量熱塑性樹脂，耐熱提升。 | Tg 118–122 °C | 120,000–160,000 | 3.5–5.5 | 650–850 | 118–122 |
| MT-PF08索取試樣 → | 加工性 | 含柔性雙酚 F 鏈段，更低 Tg、更高分子量，便於加工。 | Tg 80–95 °C | 90,000–110,000 | 20–35 | 200–400 | 80–95 |
| MT-PL08索取試樣 → | 耐熱改性 | 含豐富環氧基與耐熱雙酚芴基團，提高耐熱性。 | 環氧當量 500–600；芴含量 30–50% | 60,000–80,000（可定制） | — | — | — |
| MT-PSL14索取試樣 → | 耐熱改性 | 雙酚 S 與雙酚芴單體同時改性，全系列最高 Tg。 | Tg 138–145 °C | — | — | 1,000 | 138–145 |
| MT-PD05索取試樣 → | 低介電 | 功能單體改性，訊號傳輸損失低，對應高頻與封裝材料。 | Dk 2.3–3.5；Df 0.007–0.009 @1MHz | — | — | — | — |
| MT-PO19HW索取試樣 → | 水性化 | 較高固體含量、優異儲存穩定性，水性體系首選。 | 固含量 30% ± 1% | — | — | — | — |
MT-PS12 與 MT-PO25 在兩表重疊的物性欄位數值完全相同（兩表的欄位集合不同），分別列在兩個選型軸上：MT-PO25 在分子量軸、MT-PS12 在功能軸；兩者是否可互相替代，請與技術團隊確認。MT-PX10 與 MT-PL08 的環氧當量數值差異大（7,000–11,000 對 500–600），兩者環氧基的位置與功能定位不同，並用或同時固化的配方請與技術團隊確認。MI：熔融指數（200 °C／5 kg，g/10 min）；旋轉黏度：20% 環己酮溶液、25 °C，單位 mPa·s。標示「—」者為型錄未收錄、未量測或不適用之項目。各物性依批號略有波動，正式規格以 TDS 為準。
其他選型資訊
苯氧樹脂應用場景 × 建議型號
如果你是從應用端出發，直接從這張表往回推型號。每個場景都給了主力型號與特殊需求的替代方向。
| 應用場景 | 說明 | 建議型號方向 |
|---|---|---|
| 接著劑主體 | 金屬、玻璃、工程塑膠之結構接著劑與熱熔膠 | MT-PO15MT-PO17MT-PO18MT-PO19MT-PO19H 環氧並用選 MT-PX10；強韌選 MT-PO18D就這個應用問我們 → |
| 複合材料基材 | 碳纖／玻纖預浸料，兼顧韌性與耐熱 | MT-PO17MT-PO18MT-PO19 高耐熱選 MT-PSL14MT-PO25就這個應用問我們 → |
| 塗料與油墨黏結劑 | 提升塗膜附著、抗衝擊與柔韌性 | MT-PO10MT-PO12MT-PO15 低色度選 MT-PO19C；易加工選 MT-PF08就這個應用問我們 → |
| 薄膜與底塗 | 製膜與 PET／金屬箔底塗促進層 | MT-PO17MT-PO18MT-PO19MT-PO19H 水性選 MT-PO19WMT-PO19HW就這個應用問我們 → |
| 電子材料 | 低鹵素、低介電之高頻與封裝材料 | MT-PH10MT-PH12MT-PD05MT-PSL14 環氧並用選 MT-PX10就這個應用問我們 → |

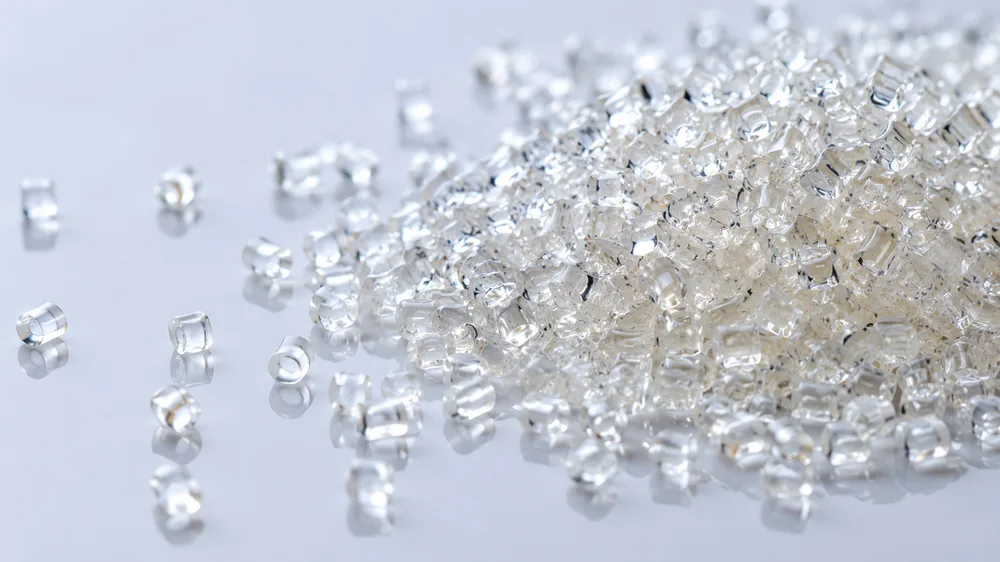

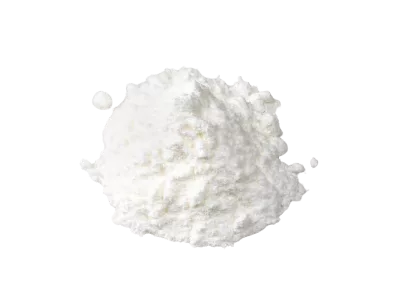

苯氧樹脂可提供多種供應形態
顆粒與粉末是固體型的基礎供應形態，水性型號則以乳液供應；可依你的加工設備與配方需求指定。
新品系列提供 3.5mm 顆粒與 1.5mm 顆粒／粉末；MT-PL08 為粉末、MT-PD05 為無定形碎塊／粉末、MT-PO19HW 為乳白色液體。另有依需求延伸的膜、無紡布、線材等特殊形態，可依客戶加工設備與配方需求客製供應。
苯氧樹脂怎麼選？先確認你的變數是分子量還是規格
如果你的需求是「加工方式與成膜強度」，那主變數是分子量——走標準 MT-PO 系列，從 MT-PO10 到 MT-PO25 分子量差距達 32 倍，低分子量流動性好、適合含浸與塗佈，高分子量成膜強度高、韌性佳。如果你的需求是「一條規格線」——黃度、鹵素含量、Dk/Df、Tg 門檻——那分子量不是重點，直接走功能型新品對規格。標準系列的分子量、黏度、Tg 對應與選型決策樹，請參考 苯氧樹脂 MT-PO 標準系列選型指南（9 種分子量等級）； 接著劑配方的完整選型邏輯可參考 工業接著劑選型指南。
不確定該選哪一支苯氧樹脂？把你的基材、加工方式與目標物性告訴我們，我們從應用反推型號並提供小量試樣。
常見問題 FAQ
Q：苯氧樹脂和環氧樹脂差在哪？
兩者都源自雙酚 A，但苯氧樹脂是高分子量熱塑性樹脂、本身即成膜有韌性；環氧樹脂多為低分子量、需硬化劑交聯。苯氧樹脂也可與環氧並用強化附著與韌性，需要同時固化時可選端環氧型的 MT-PX10。
Q：苯氧樹脂可以溶在什麼溶劑？有水性的嗎？
常溶於酮類（如環己酮、MEK）、酯類與二元醇醚類溶劑，可配成溶液型使用。若需水性化體系，HANWI 提供 MT-PO17W、MT-PO19W（固含量 18–22%）與外乳化型 MT-PO19HW（固含量 30% ± 1%，儲存穩定性更佳）。
Q：電子材料要低鹵素、低介電，有對應型號嗎？
有。低鹵素可選 MT-PH10（總鹵素 < 500 ppm）或規格更嚴的 MT-PH12（< 300 ppm）；低介質損耗可選 MT-PD05（Dk 2.3–3.5、Df 0.007–0.009 @1MHz）；需要高 Tg 耐熱則選 MT-PSL14（Tg 138–145 °C）。若規格要求同時滿足低鹵素與低介電（例如高頻基板同時管制鹵素與 Df），型錄上沒有單一型號同時標示這兩項數據，請直接與技術團隊聯繫評估併用或客製方案。
Q：全系列有幾種型號？怎麼拿樣品？
標準 MT-PO 系列 9 種分子量等級、功能型新品 10 種、水性乳液 3 種，去除同時列於水性與功能型的 MT-PO19HW 之後，實際共 21 種型號。可直接與我們聯繫索取 TDS、SDS 與小量試樣，並說明基材與加工條件，我們會從應用反推型號。
